Fräse

Elektronik

Natürlich gehört an eine ordentliche Werkzeugmaschine etwas mehr als nur ein Ein-/Ausschalter. Ich baute eine Steuerung mit einem kleinen Bedienpult. Diese erlaubt neben den typischen Umschaltungen auch das Einschleifen eines Frequenzumrichters. Wer weiß, wozu man den mal braucht. Außerdem hatte ich keine Lust, die Position von den Skalen der Handräder abzulesen, auch wenn sie schön aussehen. Also erhielt je-
de Achse einen elektronischen Maßstab und in das Pult baute ich eine entsprechende Auslese- und Bedien-
einheit für die Meßschieber. Die Ausleseeinheit findet sich in einem separaten Link wieder, da sie etwas auf-
wendiger ist.

Ansteuerung der Fräse

Die Ansteuerung erfolgt über Einchiprechner, ein paar Taster und Relais. Der Einchiprechner sorgt in Soft-
ware für diverse Verzögerungszeiten, z.B. zum Auslaufen des Motors, und auch für entsprechende Verriege-
lungen, z.B. gegen Umpolen des Motors während er an ist oder noch ausläuft.

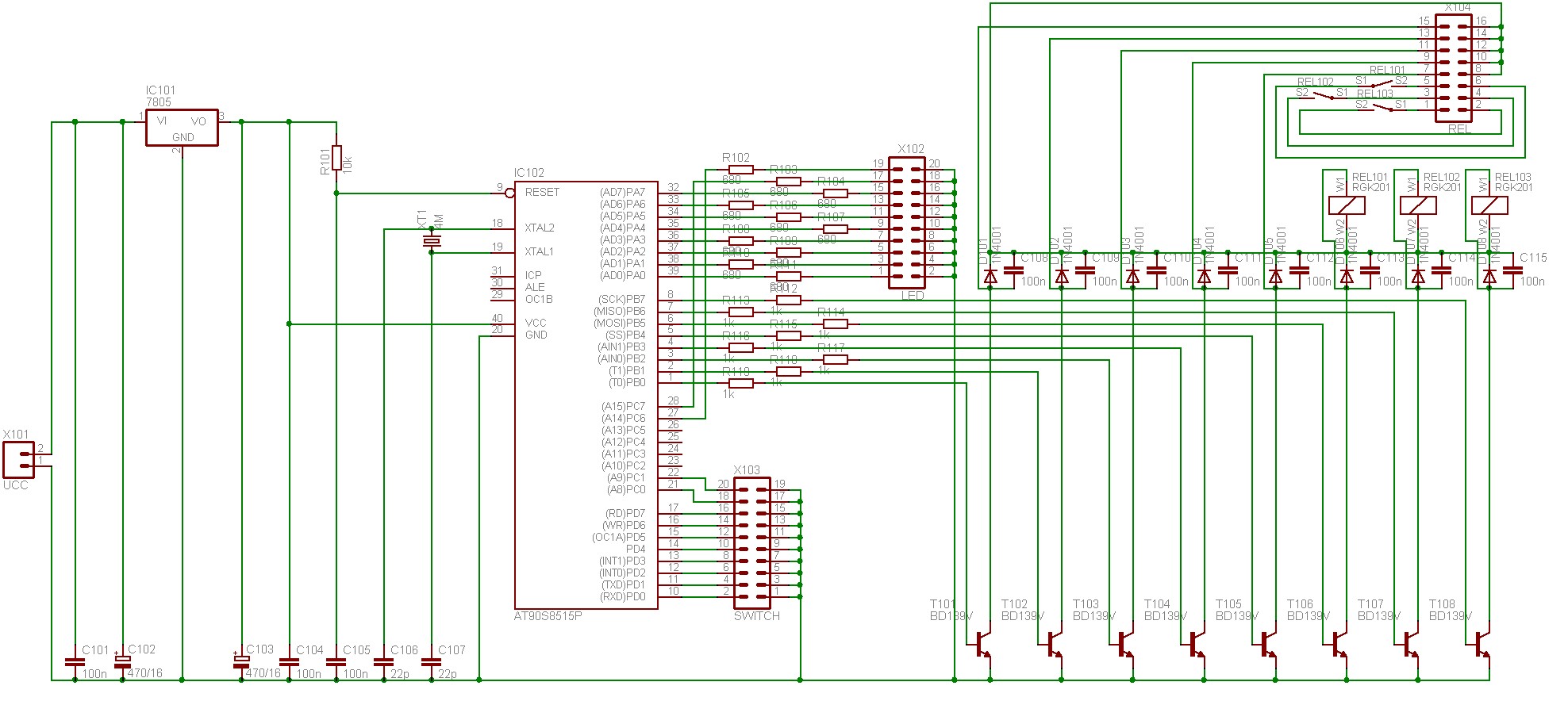

Schaltung der Frässteuerung.

Platinendaten und Software zum Download.
Die Elektronik kam in einem begeglichen Pult unter. Elektromechanik und der Frequenzumrichter verschwan-
den in einem Eigenbau-Schaltschrank neben der Fräse.

Pultgehäuse mit Elektronik.	Vollständige Fräse.
