Trabant

Drehzahlmesser

Ein Drehzahlmesser darf in keinem Auto fehlen. Selbst dann, wenn man eh nie draufsieht, so ein Teil gehört immer rein. Ich baute dazu eine 12LED Variante bis 6000U/min.

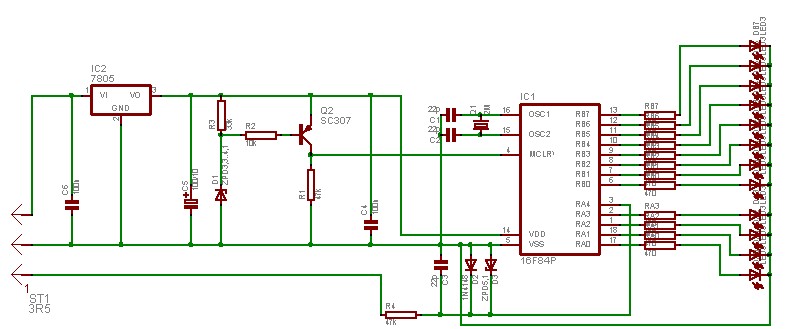

Schaltung des Drehzahlmessers.

Pin 1 ist an das Ausgangssignal des Gebers anzuschließen, nicht an die Zündspule. Das hat u.A. den Vorteil, daß die Leitung das Autoradio nicht so stört. Die Software für den PIC gibt es hier

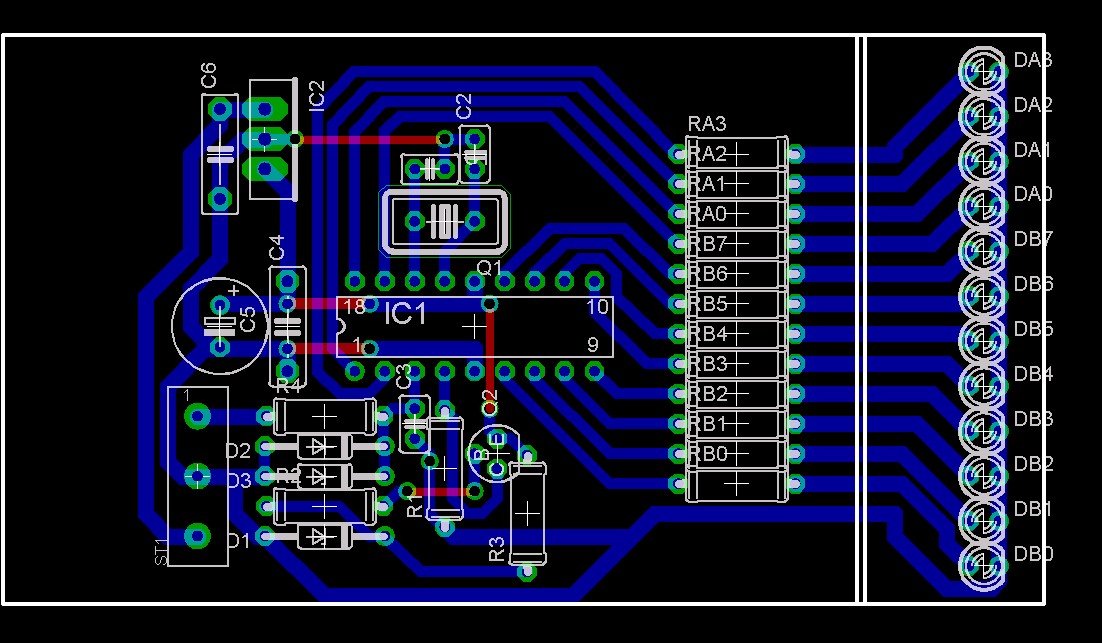

Bestückungsplan.

Das Bild oben zeigt den Bestückungsplan. Der Drehzahlmesser besteht aus zwei Teilplatinen. Die rechte Teilplatine wird abgetrennt und im 90^o Winkel angelötet. Die Druckdaten zur Platine lassen sich hier herun-
terladen.
Wer nichts von der Programmierung von Einchiprechnern hält, kann sich hier die alte Version mit dem A277 herunterladen.

Zusammen mit einer 12LED Bordapsnnungskontrolle und einigen anderen Kontrollen paßte das Teil in die original Aussparung für das Autoradio. Die Frontplatte läßt sich hier herunterladen.
