Füllstandsanzeige mit geringem Ruhestrom

Die Schaltung entwarf ich, da ich an einer Stelle eine Schwäche in der Wasserversorgung hatte. Die Folge waren oft Lecks, die einige Zeit unerkannt blieben. Um das zu ändern baute ich eine kleine Warnschaltung.
Die Schaltung läuft min einem ATTiny12. Durch intensive Nutzung des sleep modes ließ sich eine mittlere Stromaufnahme von beachtlichen 100nA erreichen. Damit hält selbst die kleinste Knopfzelle über Jahre und das Teil kann problemlos aus einer Batterie oder auch aus einer kleinen Solarzelle gespeist werden.
Da ich die Schaltung in der Schnelle auf Lochrasterplatine aufbaute, gibt es hier nur die Schaltung.

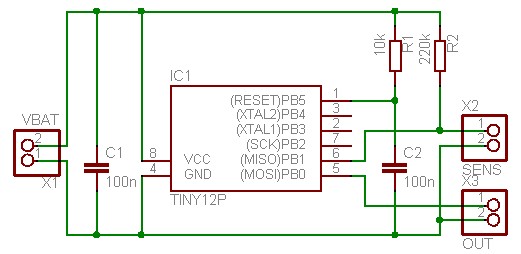

Schaltung.

Die Software läßt sich hier herunterladen.

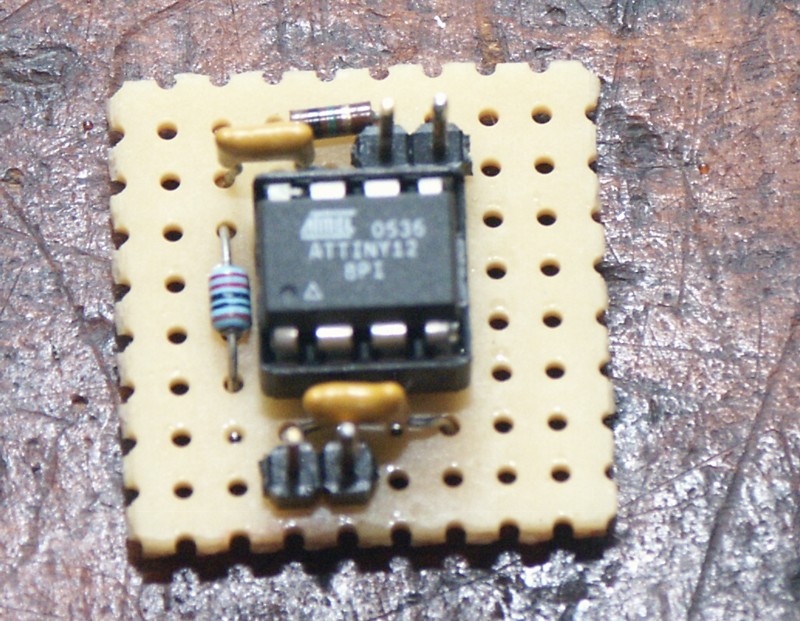

Aufgebaute Schaltung.
