So einfach diese Schaltung aus ist.
Sie ist beim Debuggen von Software immer wieder nützlich, wenn man kein JTAG Interface und auch keinen Logik Analyzer hat.
Dann ist das Debugging über die serielle Schnittstelle des PCs eine praktikable Lösung.

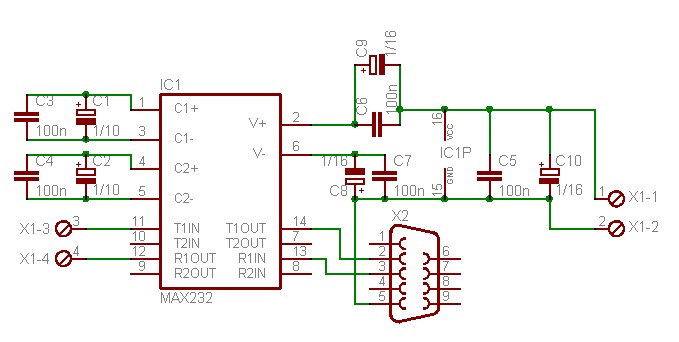

Das folgende Bild zeigt die einfache Schaltung, zu der es eigentlich nichts zu sagen gibt.
Schaltung des Schnittstellenwandlers.

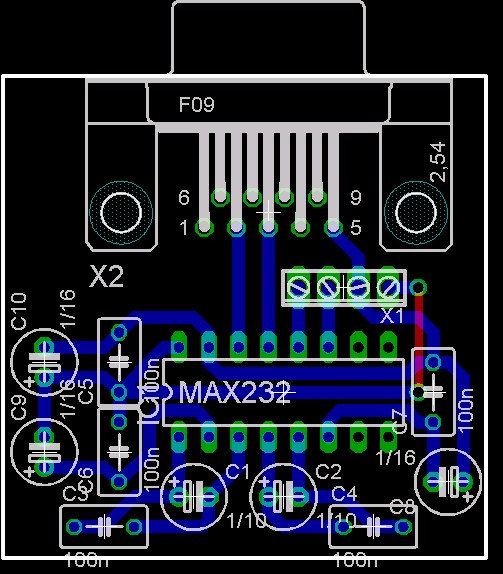

Das darunterliegende Bild zeigt den Bestückungsplan.
Die Platine ist für die einfache Nachfertigung einseitig aufgebaut und braucht eine Brücke.
Bestückungsplan.
Für den Nachbau gibt es hier noch das Platinenfile.
