Will man ein gutes Studiomikrofon an den Rechner oder an eine Anlage einschleifen, benötigt man einen passenden Mikrofonvorverstärker mit Phantomspeisung.
Hat man kein passendes Equipment zur Hand, kann man den hier vorgestellten Vorverstärker nachbauen.
Er enthält eine 48V Versorgung für das Mikrofon.
Der Signalzweig ist mit dem sehr rauscharmen Instrumentationsverstärker INA118 von TI (früher Burr Brown) aufgebaut.
Die Verstärkung wird mit R1 eingestellt.
Die Phantomspeisung erfolgt über den Pfad R2, R3 und einen dritten Anschluß am Mikrofon.

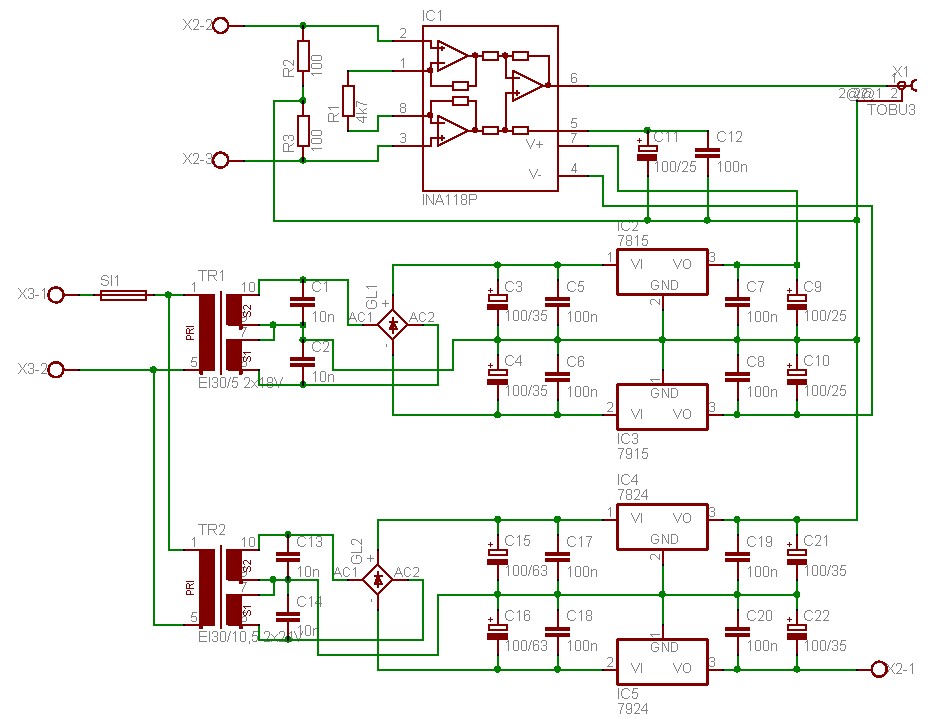

Schaltung.

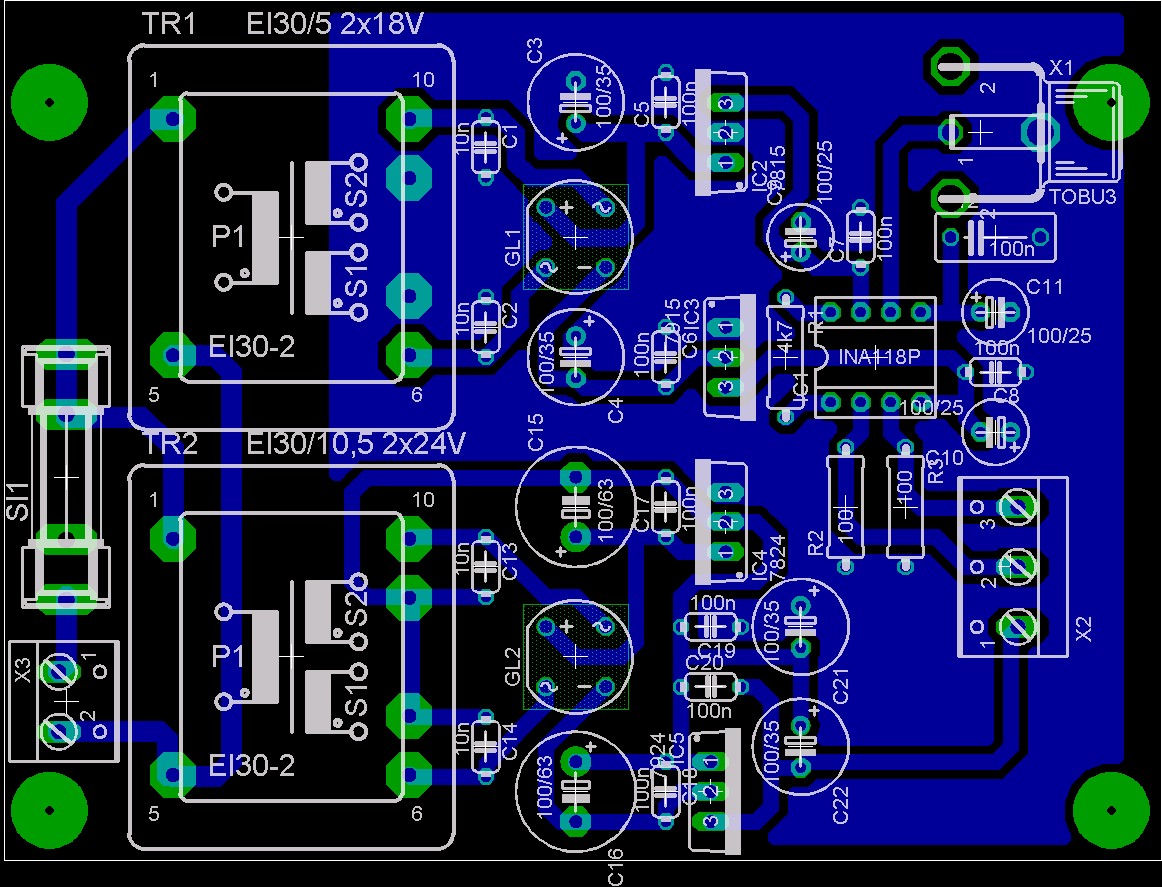

Das folgende Bild zeigt den Bestückungsplan.
Bestückungsplan.
Für den Nachbau gibt es hier wieder das Platinenfile.
Die Platine ist einseitig und kann somit leicht angefertigt werden.
Übertreibt man es mit der Verstärkung nicht allzu sehr, hat der Vorverstärker einen hervorragenden Störspannungsabstand.
