fehler einiger Schallplatten wird die Lautsprechermembran des Tieftöners im nicht hörbaren Bereich unnötig ausgelenkt. Neben dem Verbraten unnötiger Leistung führt dies dabei auch je nach Lautsprecherparametern zu Intermodulation, so daß man diese ungewollte Aussteuerung hört.
Abhilfe schafft ein recht steilflankiges Filter mit einer Grenzfrequenz an der unteren Grenze des hörbaren Bereiches, z.B. 25Hz. Das folgende Tiefpaßfilter 4. Ordnung kann als einfache Lösung für diese Aufgabe verwendet werden. Mit der angegebenen Dimensionierung erreicht das Filter eine Grenzfrequenz von 25Hz und hat Linkwitz-Riley Charakteristik. Zur Dimensionierung anderer Grenzfrequenzen sei auf die zahlreichen Bücher mit entsprechenden Tabellen für verschiedene Filterfunktionen verwiesen.

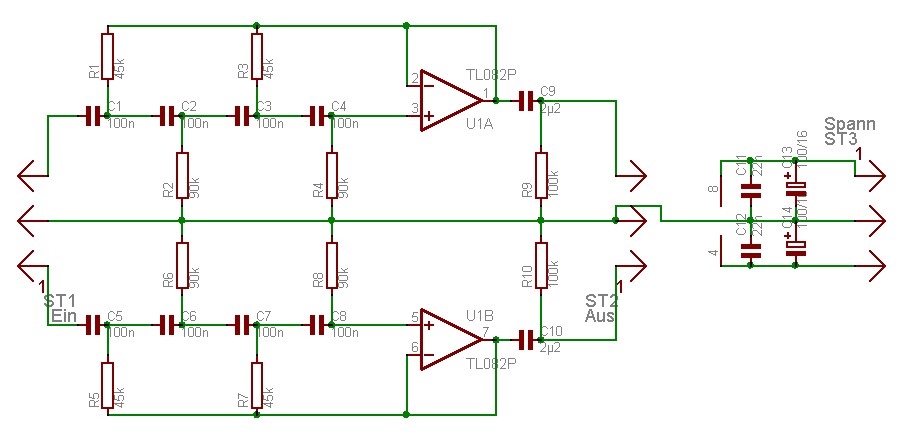

Schaltung.
Sinnvollerweise kann man das Filter auch auf die untere Grenzfrequenz des Lausprechers dimensionieren, wenn diese höher liegt. Damit sorgt man dafür, daß die Leistung auch in dem Frequenzbereich ankommt, den der Lautsprecher vernünftig in Schall umwandelt. Der Lautsprecher dankt es speziell bei höheren Lautstärken mit verringerter Intermodulation. Der Unterschied ist oft deutlich hörbar.

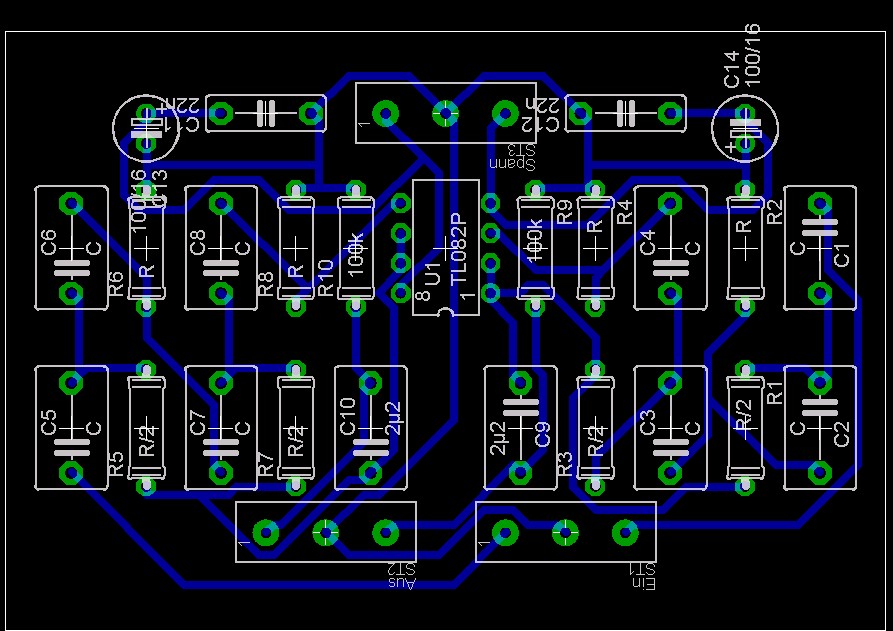

Bestückungsplan.
Für den Nachbau gibt es hier wieder das Platinenfile. Auch diese Platinen sind als einseitige Platine entwickelt.
