Die 70W Endstufe verbaute ich ebenfalls in ein paar kleineren Verstärkern.
Sie funktioniert mit einem TDA7294.

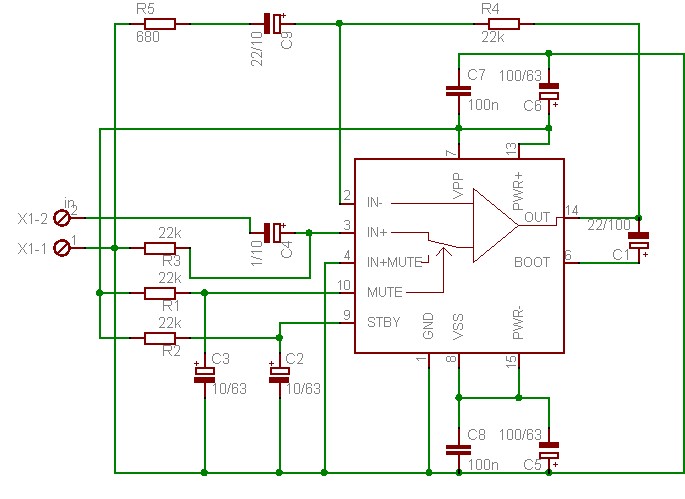

Das folgende Bild zeigt die Schaltung.
Über den STBY Eingang kann man das IC in den Sleep Mode versetzen.
Die günstigste übliche Stromversorgung für die Schaltung ist mit einem 2x30V Trafo und einer Gleichrichtung mit entsprechender Siebung.
Damit liegt die Versorgungsspannung bei ca. 42V.
Schaltung.

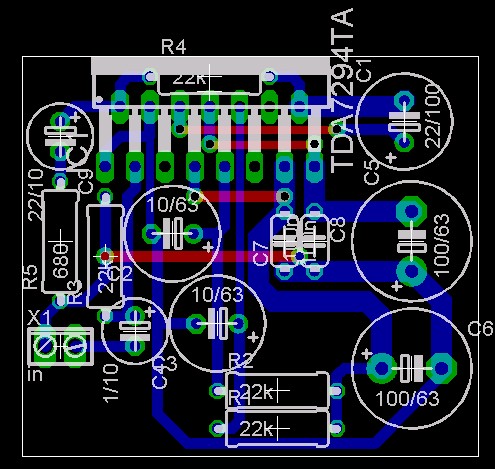

Das folgende Bild zeigt den Bestückungsplan.
Beim Aufbau muß man beachten, daß die Kühlfahne des ICs Ausgangspotential führt.
Bestückungsplan.
Hier gibt es das Platinenfile für den Nachbau.
Die Endstufe läuft absolut tadellos.
