Diese Endstufe lief bei mir über 10 Jahre im Trabant.
Der TDA1553 hat einen sehr geringen thermischen Widerstand und benötigt nahezu keine externe Beschaltung.
Damit wird sie Schaltung sehr einfach und die Platine entsprechend klein.

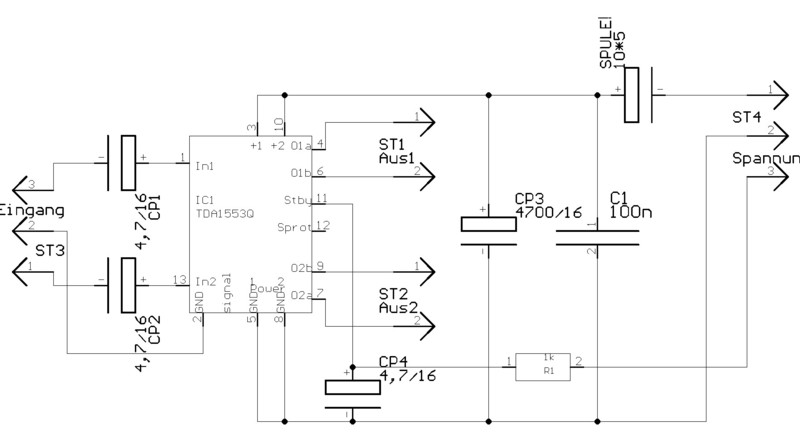

Schaltung.

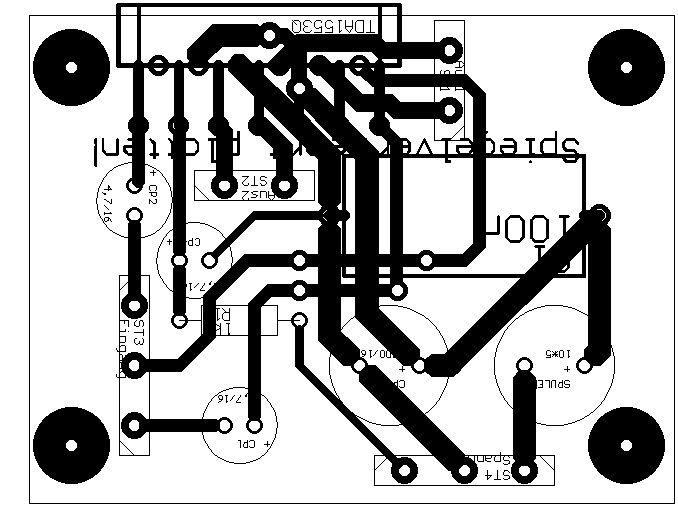

Das folgende Bild zeigt den Bestückungsplan für den Nachbau.
Auch diese Platine ist eine Einseitige mit wenigen Brücken.
Bestückungsplan.
Hier gibt es das Platinenfile für den Nachbau.
