beitet in nichtinvertierender Beschaltung. R3/R4 stellen die Verstärkung ein. C3 dient zur Verrignerung des Ausgangsoffsets. Der Rest entspricht der Standardbeschaltung des ICs. Die Versorgungsspannung wird an die Netze +UV und -UV angeschlossen. Zur Erhöhung des Störspannungsabstandes sind die Spannungen für dei Vorstufe über die Tiefpässe R7/C9 und R8/C11 von der Endstufenversorgung entkoppelt. R9 wird mit 15 Windungen 1mm CuL-Draht bewickelt. Der Ausgang ist das Netz OUT.

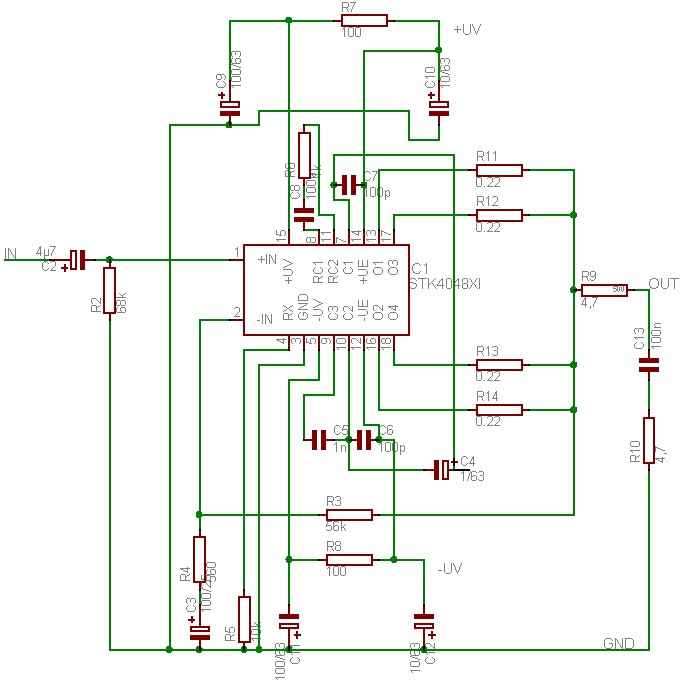

Schaltung.

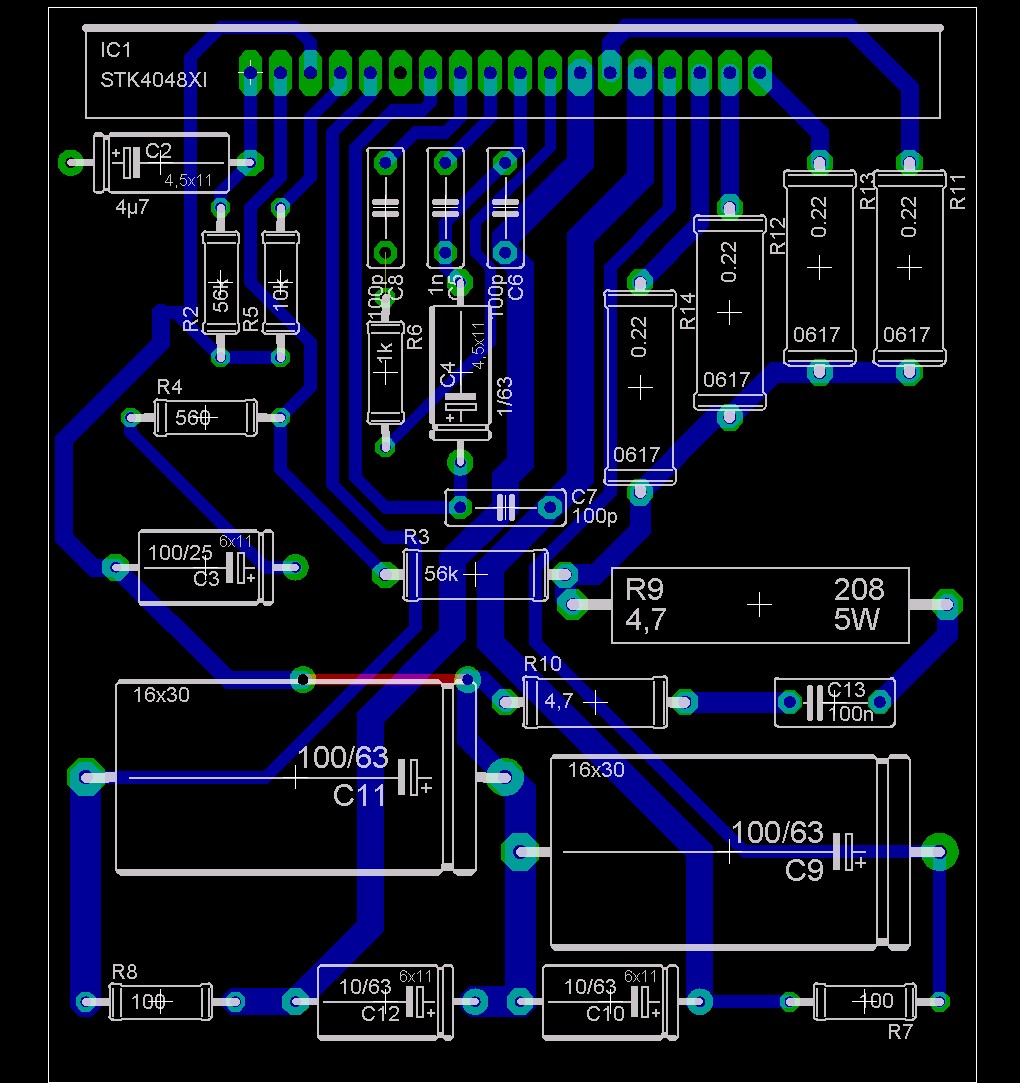

Die nachfolgende Schaltung zeigt den Bestückungsplan für die Platine.
Bestückungsplan.
Die Platine ist einseitig und benötigt eine Brücke. Für den Nachbau gibt es hier wieder das Platinenfile.

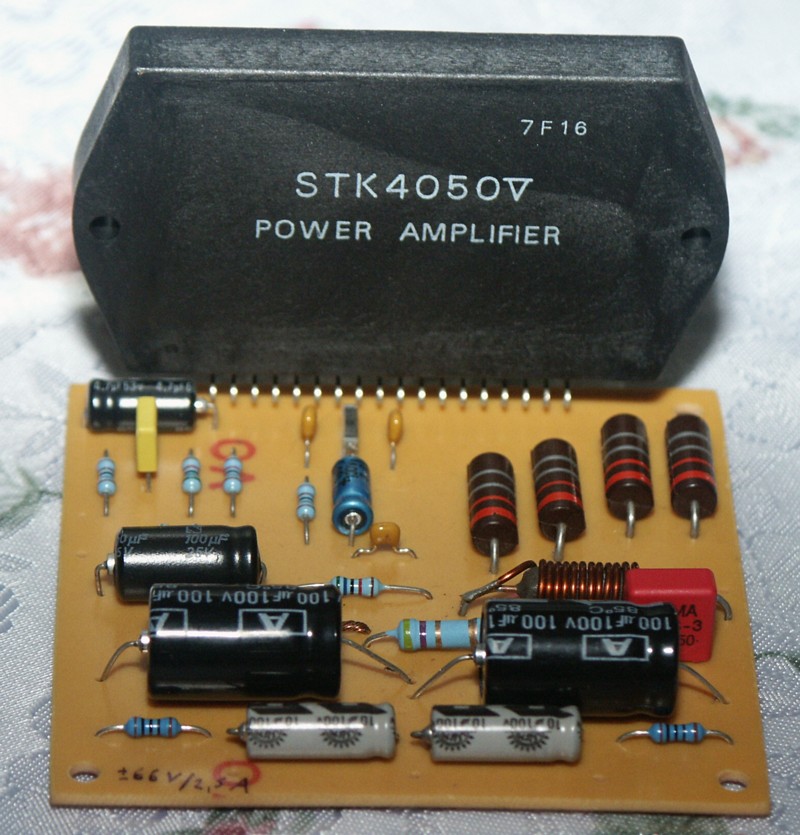

Aufgebaute Platine.
