polare Versorgungsspannung geeignet. IC31 arbeitet in nichtinvertierender Beschaltung. Die Verstärkung wird mit R4 und R5 eingestellt. IC41 arbeitet als invertierender Verstärker mit der Verstärkung eins.

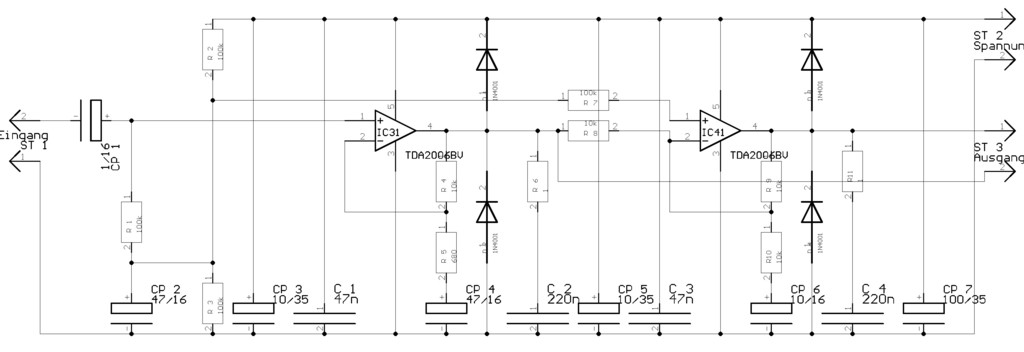

Schaltung.

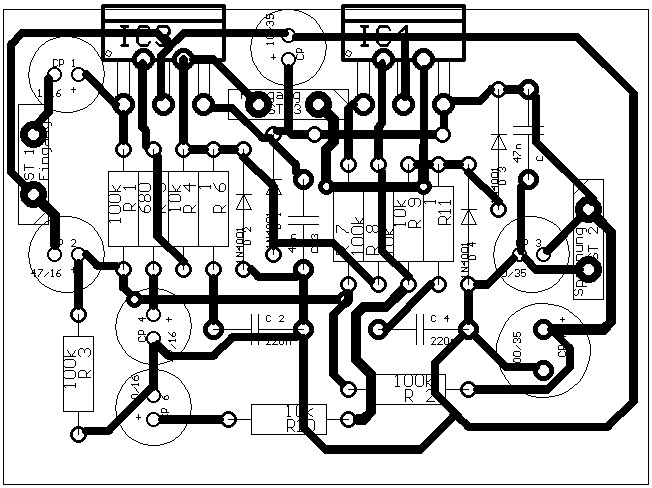

Das Board ist einseitig und benötigt drei Brücken. Das folgende Bild zeigt den Bestückungsplan.
Bestückungsplan.
Hier gibt es das Platinenfile für den Nachbau.
