Einfache aktive 2-Weg Frequenzweiche 2. Ordnung

Eine aktive Frequenzweiche ist häufig eine interessante Option. Spätestens wenn ein System durch einen Subwoofer ergänzt werden soll, ist die aktive Weiche vor einem separaten Verstärker mit Sicherheit die bes-
sere Wahl als eine riesige passive Weiche am Ausgang des Systems.
Hier wird eine einfache 2-Wege Weiche 2. Ordnung bestehend aus einem Hochpaß und einem Tiefpaß vorgestellt. Die Weiche arbeitet mit den Standard OPVs TL082 und benötigt eine symmetrische Versorgung zwischen +-5V und +-18V. Die beiden nachfolgenden Bilder zeigen die Schaltungen. Sie sind eigentlich selbsterklärend.
Zur Dimensionierung der Grenzfrequenzen sei auf die zahlreichen Bücher mit entsprechenden Tabellen für verschiedene Filterfunktionen verwiesen.

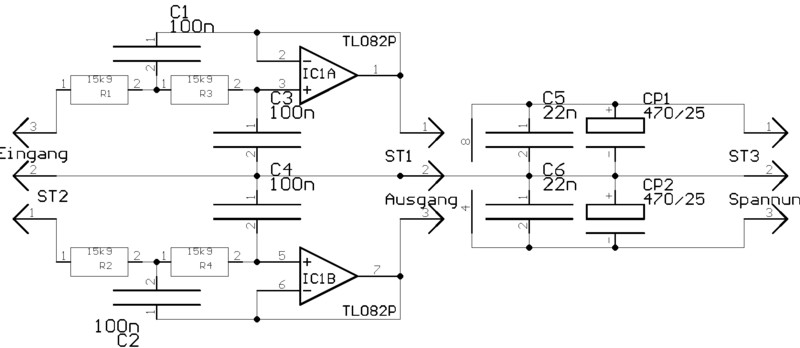

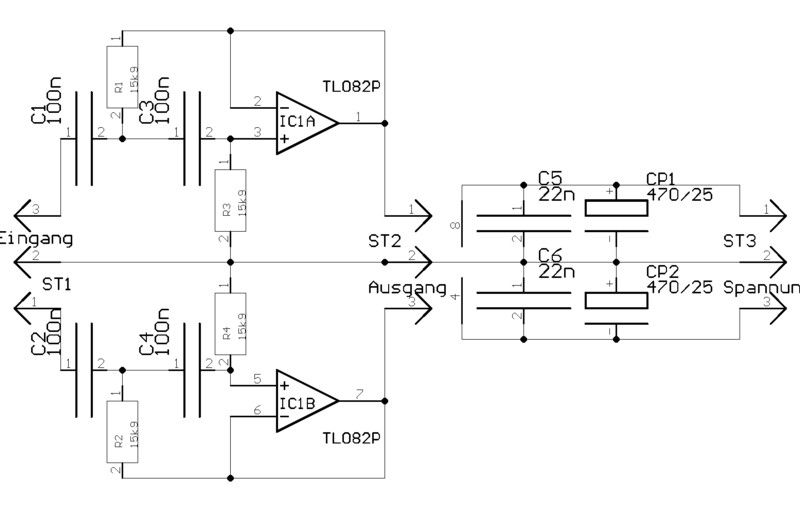

Hochpaßschaltung und	Tiefpaßschaltung.

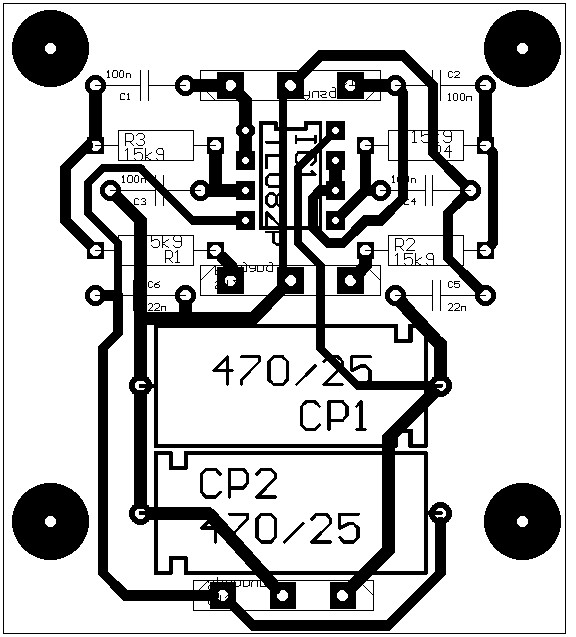

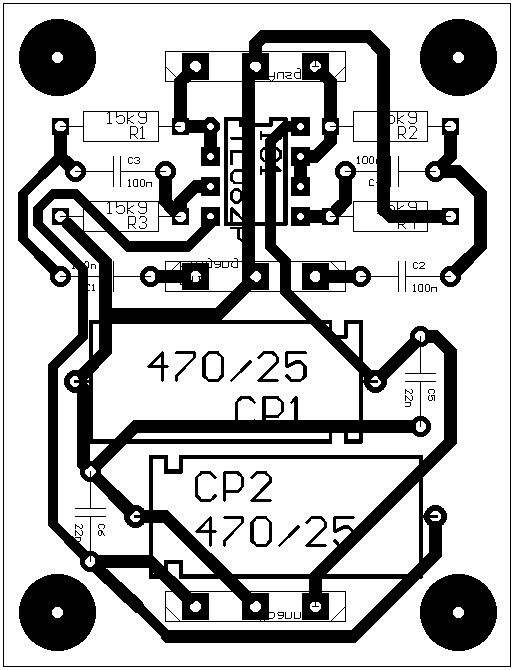

Die beiden folgenden Bilder zeigen die Bestückungspläne für beide Platinen.

Bestückungspläne für Hochpaß	und Tiefpaß.

Für den Nachbau gibt es hier wieder die Platinenfiles. Auch diese Platinen sind als einseitige Platine entwickelt. Diese Variante läuft bei mir seit den 90er Jahren als Aktivweiche mit 100Hz Grenzfrequenz im Wohnzimmer.
