lenfehler an der Batterie, den man sonst gar nicht mitbekommt bis die Batterie dann plötzlich ausfällt. Auch im Kurzstreckenbetrieb im Winter ist die Beobachtung der Bordspannung recht interessant. Dann sieht man, ob es Zeit wird, ein Ladegerät anzuschließen.
Die hier dargestellte Bordspannungsanzeige ist eine sehr einfache Version mit dem uA180 bzw. A277.

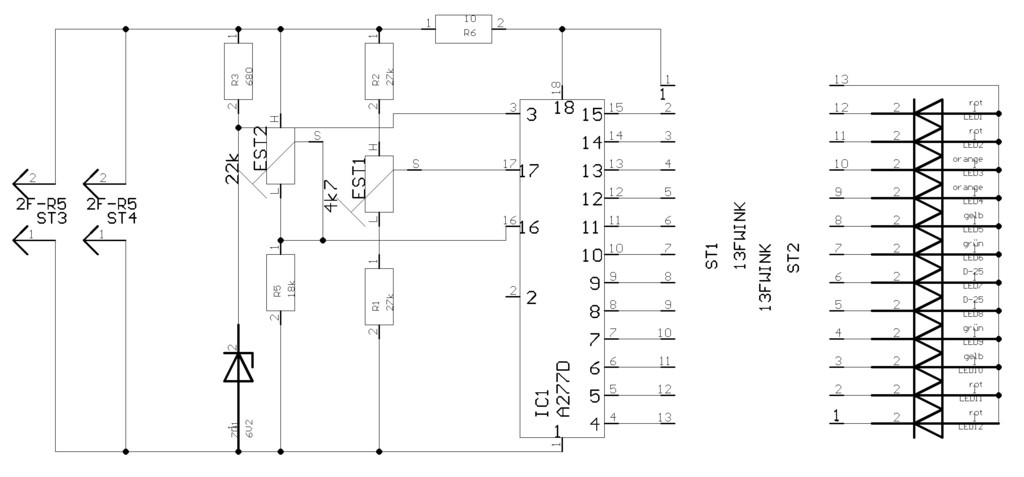

Schaltung der Bordspannungsanzeige.
ZD1 stabilisiert die Referenzen für den oberen und den unteren Anschlag der Anzeige. Der Anzeigebereich wird mit den beiden Einstellreglern eingestellt. Die Anzeige ist als Punktanzeige beschaltet.

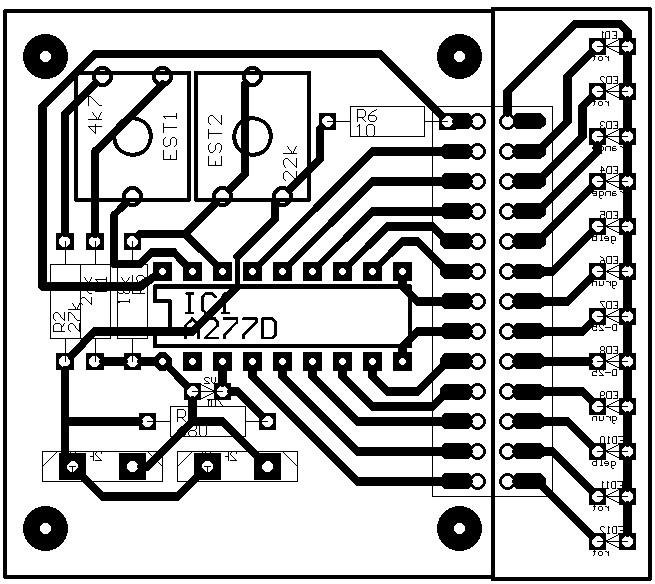

Bestückungsplan.
Die Platine ist zweigeteilt. Der Teil mit den LEDs läßt sich abtrennen und rechtwinklig anlöten. Damit benötigt die Anzeige eine recht geringe Einbauhöhe. Die Platine ist einseitig ausgeführt.
Für den Nachbau gibt es hier noch das Platinenfile.
