Einchiprechner

Anzeige- und Bedieneinheit mit serieller Schnittstelle

Die Bedieneinheit war ein weiteres Hilfsmittel zum Debuggen für mich. Sie ist funktioniert teilweise problem-
loser als die Abfrage der seriellen Schnittstelle des PCs, speziell bei höheren Aktualisierungsraten.
Zur Eingabe dient die Tastatur S1 eines alten Handhelds. Die Polarität der Pull Widerstände lät sich mit JP3 festlegen. Als Prozessor dient ein ATMega8. Ein paar freie A/D-Pins davon sind nach außen geführt. Zur Kom-
munikation ist eine serielle Schnittstelle mit abschaltbarem MAX232 verbaut. Die Anzeige erfolgt über ein 4 zeiliges ASCII Display.

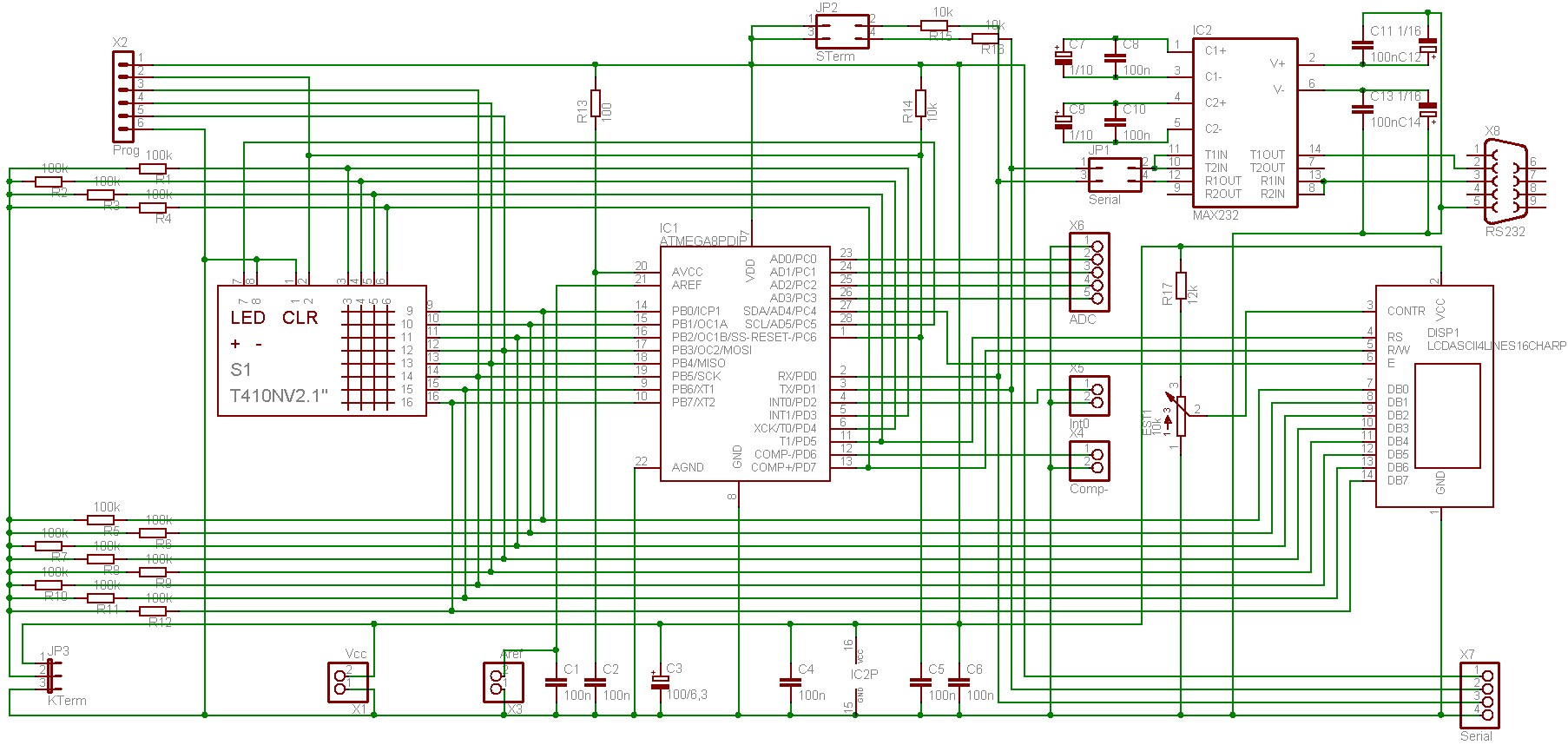

Schaltung des Schnittstellenwandlers.

Der Aufbau ist recht problemlos. Auch dieses Board läßt sich wieder als einseitige Platine mit ein paar Brük-
ken aufbauen. Da die Größe im Wesentlichen durch das Display und die Taststur vorgegeben ist, kann man für die wenigen Bauelemente auch Durchsteckelemente verwenden.

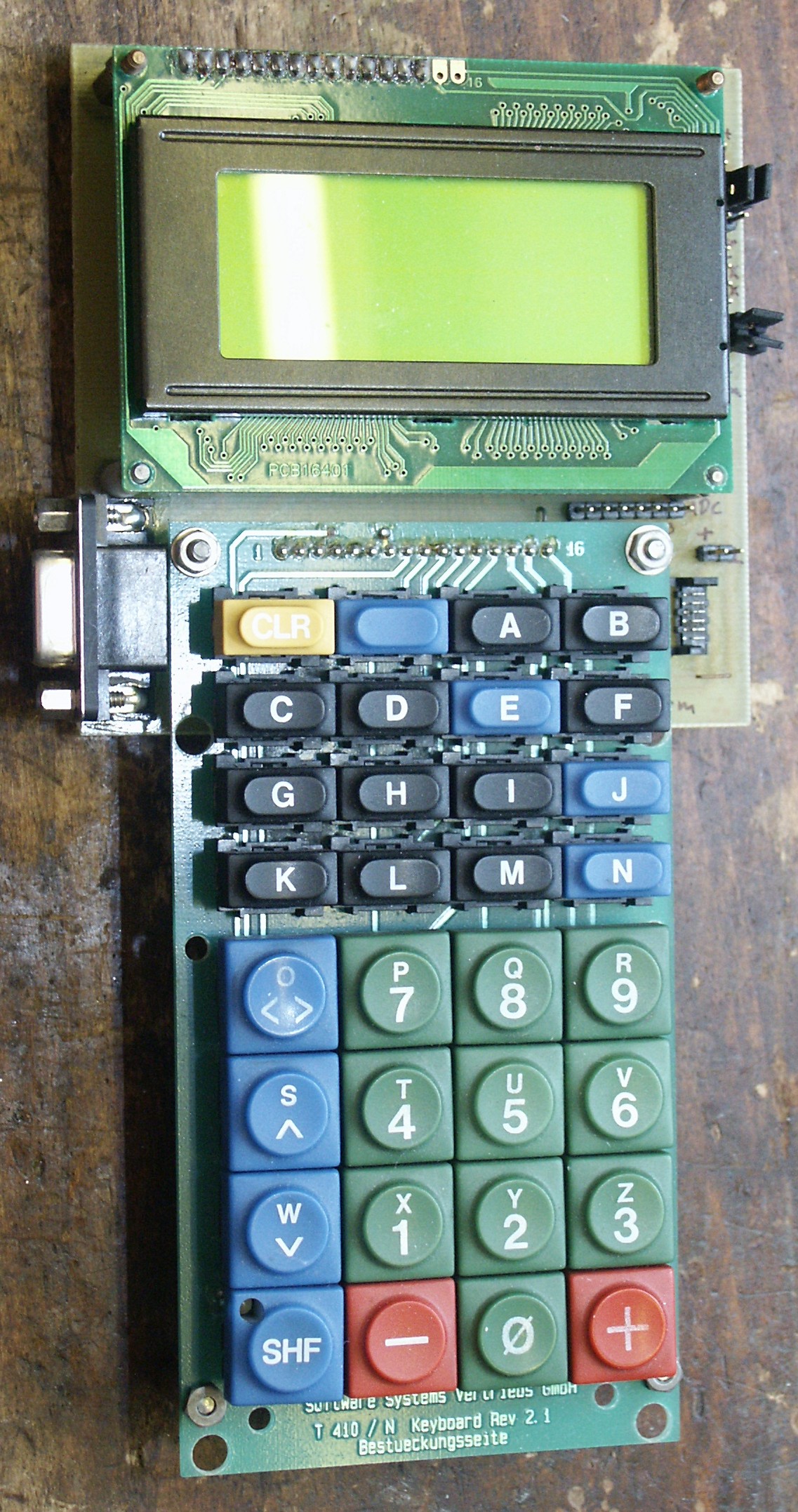

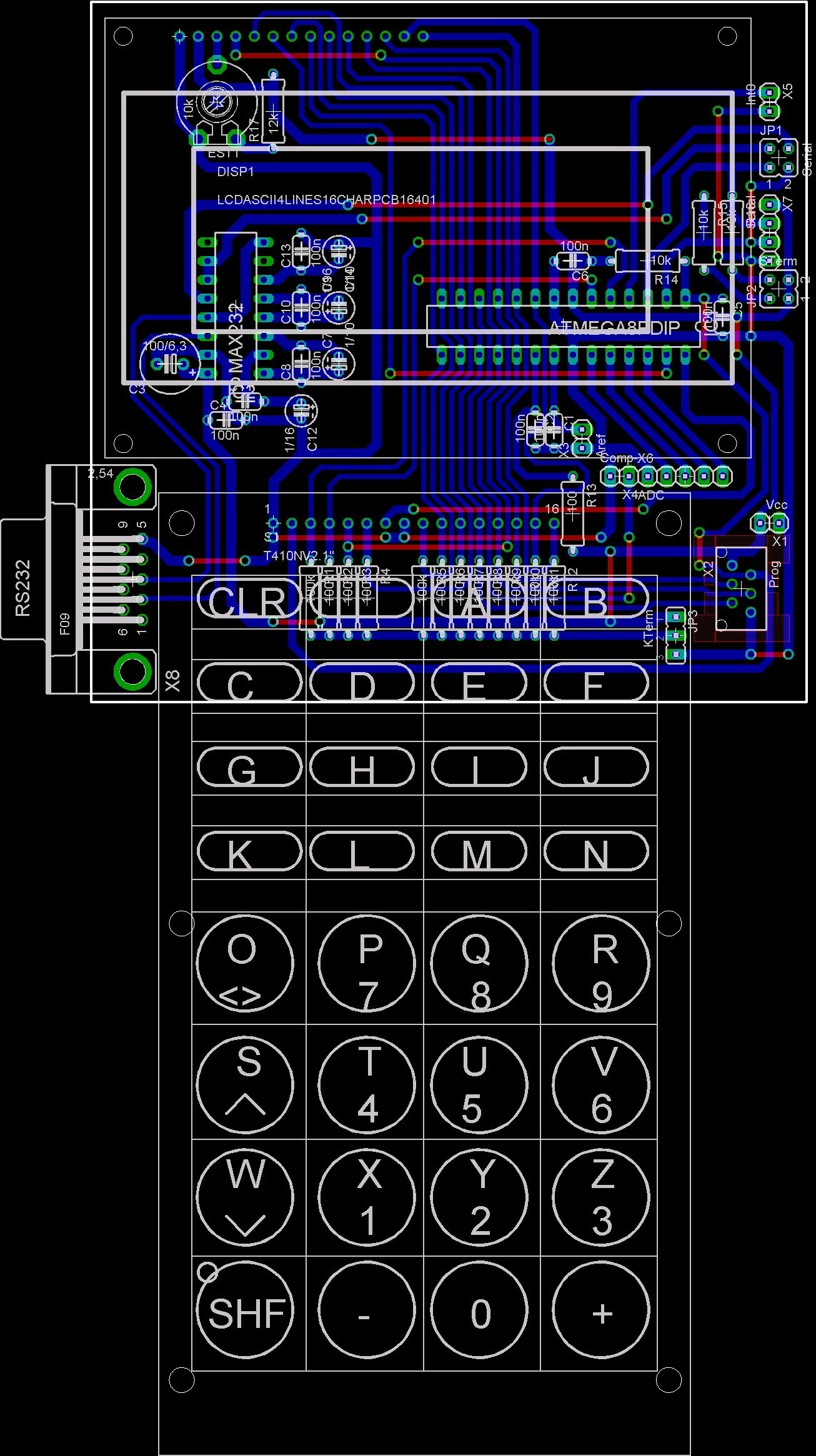

Bestückungsplan und aufgebautes Gerät.
Für den Nachbau gibt es hier noch das Platinenfile.
